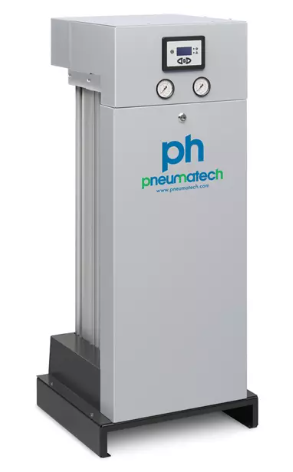

Pneumatech PH 55-550 S

PDP Variandid ja kollektorisüsteem

PH 55-550 S adsorptsioonkuivateid pakutakse kahes PDP variandis:
-20 °C/-4 °F ja -40 °C/-40 °F.
Unikaalne kollektorsüsteem (patenditaotluse all) sisaldab pilootõhuga juhitavaid 3/2-teeklappe, mis lülituvad kiiresti ja usaldusväärselt.

Vastupidav konstruktsioon ja kuivatusaine paigutus

Desikant on vedruga kinnitatud ja asub tugevast alumiiniumprofiilist korpuses, mis talub kuni 14 barg/203 psig rõhku (väsimuskoormus). Iga kuivatiga tarnitakse standardvarustusena eel- ja järelfiltrid.

Tõhus töö ja nutikas süsteemijälgimine

Töökulud on alati optimeeritud tänu kompressori sünkroonimise ja puhastusotsiku optimeerimise standardvarustusele ning valikuliselt saadaolevale PDP juhtimisele. Täielikku masina olekut saab jälgida kontrolleri ekraanil ja rõhumõõturitelt. Kontroller näitab, kas toide on ühendatud, tornid on rõhu all, ventiilid töötavad korralikult või on vaja ennetavat hooldust. Kui valikuline PDP juhtimine on ühendatud, saab PDP väärtust kuvada ekraanilt. Häired ja hoiatused saab esitada ka kaugühenduse kaudu, kasutades pingevabu kontakte.

Miks valida PH 55–550 S seeria?

  • Täiustatud energiahaldus madalaimate käituskulude tagamiseks

  • Kõrge töökindlus ja madalad hoolduskulud tänu ainulaadsele klapikujundusele

  • Kvaliteetne kuivatusaine, mis tagab stabiilse rõhukastepunkti (PDP)

  • Täiustatud kontroller masina oleku pidevaks jälgimiseks

  • Vedruga laaditud kuivatusaine vähendab purunemisriski

  • Vastasvoolne regenereerimine parima energiatõhususe saavutamiseks

  • Kavandatud lihtsaks transpordiks ja paigaldamiseks

  • Kuivatusaine kotid võimaldavad lihtsat hooldust ülaltpoolt

​

PH 55 S kuni PH 550 S tehnilised andmed (standardversioon, PDP -40 ˚C)

Specification PH 55 S PH 75 S PH 95 S PH 120 S PH 140 S PH 190 S PH 230 S PH 275 S PH 350 S PH 420 S PH 550 S
Nominal volume flow (l/s) 25 35 45 55 65 90 110 130 165 195 260
at dryer inlet (m3/h) 90 126 162 198 234 324 396 468 594 702 936
Regeneration air consumption average at max. flow (%) 18.5 18.5 18.5 18.5 18.5 18.5 18.5 18.5 18.5 18.5 18.5
Pressure Drop at Max Flow (barg) 0.03 0.059 0.107 0.171 0.251 0.107 0.171 0.251 0.447 0.251 0.494
Pressure Drop at Max Flow (psig) 0.44 0.86 1.55 2.48 3.64 1.55 2.48 3.64 6.48 3.64 7.16
Connection Inlet/Outlet (G) 1" 1" 1" 1" 1" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 1/2"
Connection Inlet/Outlet (NPT) 1" 1" 1" 1" 1" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 1/2"
Integrated Filter Model (Super fine) TF 2 C S TF 2 S S TF 3 C S TF 3 S S TF 4 C S TF 4 S S TF 5 C S TF 5 S S TF 6 C S TF 6 S S TF 8 C S
Integrated Filter Model (Dust) TF 2 S S TF 3 C S TF 3 S S TF 4 C S TF 4 S S TF 5 C S TF 5 S S TF 6 C S TF 6 S S TF 7 C S TF 8 S S
