Membraankuivatid

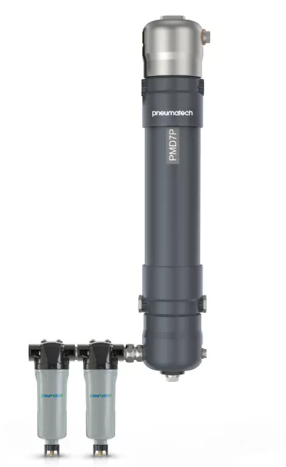

Pneumatech PMD 1-7

Pneumatech PMD kuivatid koos eelfiltritega eemaldavad õlist ja niiskusest saastatud osakesed suruõhust ka kõige nõudlikumates tingimustes, tagades madalaima energiatarbimise kahe erineva kastepunkti tasemel. Tänu spetsiaalsele kiudtehnoloogiale tagavad PMD kuivatid kõige madalama rõhukao ja vähima puhastusõhu kulu, tõstes tõhusust ning säästes sinu aega ja raha.

Alates väikestest ruumidest kuni muutliku temperatuuriga keskkondadeni – PMD kuivatid suudavad töötada väga erinevates rasketes ja kriitilistes tingimustes. PMD kuivateid on saadaval erinevate membraanitüüpidega, mis võimaldab valida täpselt sellise õhutöötluse ja kastepunkti, mida sinu tootmine vajab. Tänu innovaatilisele disainile tagavad PMD kuivatid õhukvaliteedi, mis tõstab sinu tootmise töökindlust ja energiatõhusust.



Lõigetega kiud

Tipptasemel suruõhukuivati tehnoloogia vajaliku rõhukastepunkti saavutamiseks: tuhanded spetsiaalse sisepinnaga õõneskiud on äärmiselt tõhusad. Sisemine kattekiht tagab veeauru ja gaasimolekulide efektiivse eraldamise suruõhus. Tulemuseks on usaldusväärne töö ja erakordselt madal rõhukadu – seda kõike tänu membraan-kuivati tehnoloogiale.







PMD N seeria tehnilised andmed

Specification Unit PMD 1N PMD 2N PMD 3N PMD 4N PMD 5N PMD 6N PMD 7N
Pressure bar 7 / 10 / 13 7 / 10 / 13 7 / 10 / 13 7 / 10 / 13 7 / 10 / 13 7 / 10 / 13 7 / 10 / 13
Max inlet flow m³/h 5.4 / 7.2 / 9.0 12.6 / 19.8 / 21.6 28.8 / 36.0 / 32.4 32.4 / 43.2 / 54.0 54.0 / 46.8 / 64.8 82.8 / 61.2 / 79.2 100.8 / 93.6 / 126.0 / 162.0
Purge % 18 / 13 / 11 19 / 13 / 10 7 / 12 / 10 17 / 14 / 10 17 / 12 / 10 19 / 14 / 10 18 / 13 / 10
Pressure drop mbar 80 / 80 / 80 250 / 240 / 240 160 / 150 / 150 250 / 240 / 240 180 / 190 / 190 250 / 240 / 250 250 / 240 / 250
Filter model   PMH G54 / C54 PMH G54 / C54 PMH G54 / C54 PMH G54 / C54 PMH G85 / C85 PMH G85 / C85 PMH G119 / C119
Connection G 3/8” 3/8” 1/2” 1/2” 1/2” 1/2” 1/2”
Weight excl filters kg 0.7 0.9 2.4 2.4 2.4 3.6 6.8
  lbs 1.5 2.0 5.3 5.3 5.3 7.9 15.0
Weight incl filters kg 3.0 3.2 4.7 4.7 4.7 6.1 9.7
  lbs 6.6 7.0 10.3 10.3 10.3 13.4 21.3





Mis on membraankuivati ja kuidas see toimib?

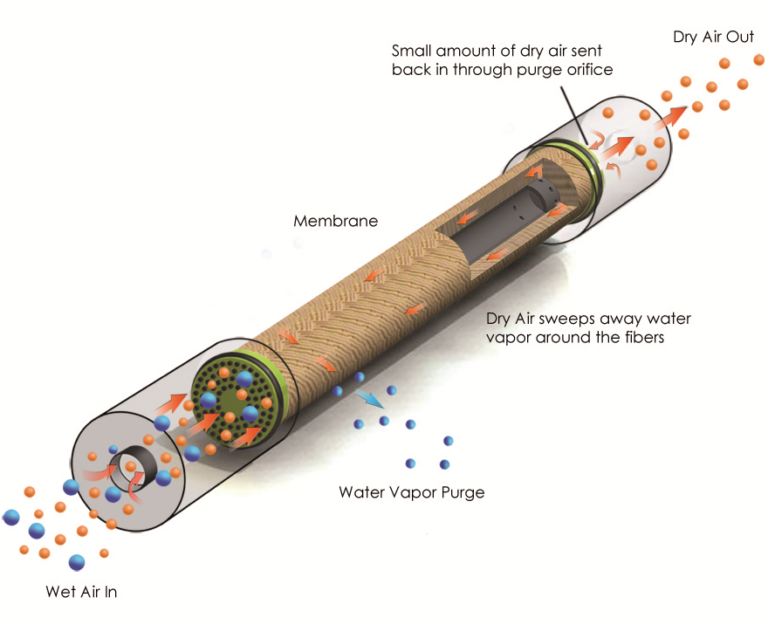

Membraankuivati on suruõhukuivati, mis töötab ilma jahutuse või keeruliste taastamistsükliteta, eemaldades veeauru otse kompressori tekitatud suruõhust spetsiaalse membraani abil. Niiske õhk siseneb membraani, kus veeaur difundeerub läbi membraani seinte välja, ning kuiv õhk liigub edasi süsteemi järgmisesse etappi. Et membraan püsiks puhastatud ja töökindel, juhitakse osa juba kuivatatud õhust membraani kaudu tagasi, et loputada sissejäänud niiskus.

  • Surve vahemik: tavaliselt 4–16 bar

  • Kastepunkt: –20…+3 °C (sõltuvalt mudelist)

  • Puhastus õhu osakaal: 5–15 % kogu õhuvoolust




Mis on membraankuivati eelised?
Membraankuivatid on lihtsa konstruktsiooni ja madalate kuludega. Alljärgnevad punktid toovad esile peamised eelised:

  • Elektrita töö

    • Töötavad üksnes kompressori suruõhurõhul – ei vaja eraldi elektriühendust.

  • Väike ja kompaktne

    • Sobivad otse torustikku paigaldamiseks, võtavad minimaalselt ruumi.

  • Madal müratase

    • Alla 45 dB, sobib tööpiirkondadesse, kus taustamüra peab olema madal.

  • Lihtne hooldus

    • Membraane vahetada keskmiselt iga 3–5 aasta järel, ei ole liigseid filtriseadmeid ega jahutusringe.

  • Stabiilne kastepunkt

    • Ei kõigu oluliselt ka töötingimuste muutumisel, tagab pideva kuivuse.


Mida membraankuivati ei tee nii hästi?
Kuigi membraankuivatid sobivad paljudele rakendustele, on neil mõned piirangud:

  • Piiratud kastepunkt

    • Ei saa saavutada väga madalat kastepunkti (< –40 °C), mida nõuavad näiteks keemiatööstus või kriitilised laborikeskkonnad.

  • Vooluhulk

    • Effektne vooluhulk jääb reeglina alla 1 000 l/min; suuremate süsteemide puhul on otstarbekam jahutus- või adsorptsioonkuivati.

  • Puhastus õhu kulu

    • Osa õhust kulub membraani loputamiseks, mis vähendab süsteemi efektiivset õhujuurdevõttu.

  • Tundlikkus saasteainele

    • Liigne õli-, tolmu- või keemiline saaste võib membraani rikkuda ja tööea lühendada.


Millal valida membraankuivati?
Membraankuivati on parim valik, kui sinu suruõhutarbimine ja töötingimused vastavad järgmistele kriteeriumidele:

  • Mõõdukas õhuvool (kuni ~1 000 l/min)

  • Elektriühenduse puudumine või soov vältida täiendavaid elektriseadmeid

  • Piiratud paigaldusruum

  • Madalamad tegevuskulud ja harv hooldus

  • Keskkond, kus madal müratase on oluline

Kui aga sinu tootmisprotsess nõuab väga kuiva õhku (< –40 °C) või väga suure läbilaskevõimega lahendust, kaalu kombineeritud süsteeme (jahutuskuivati + membraan või adsorptsioonkuivati) või spetsiaalseid adsorptsioonikuivateid.
